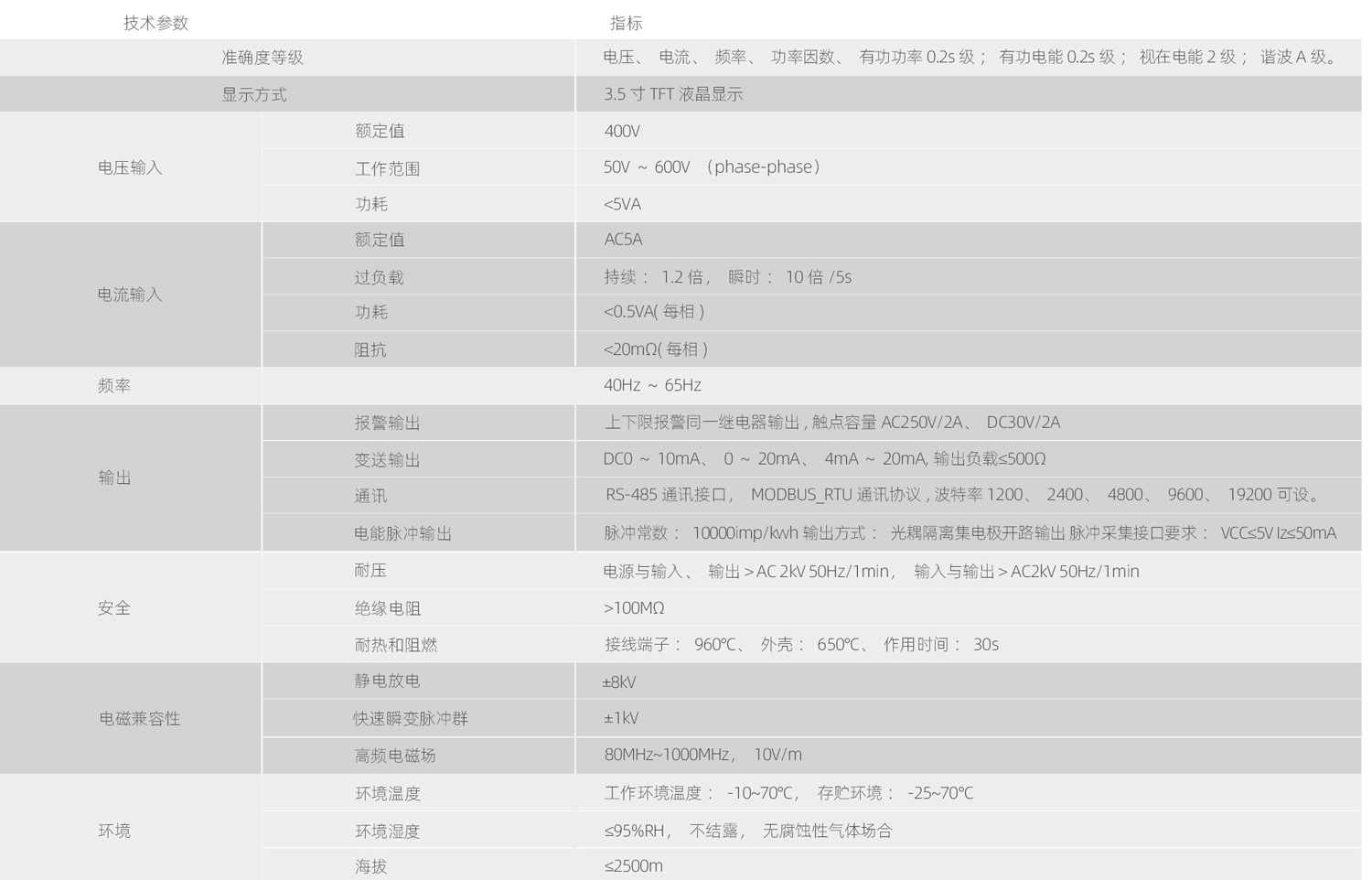

技術參數

資料下載

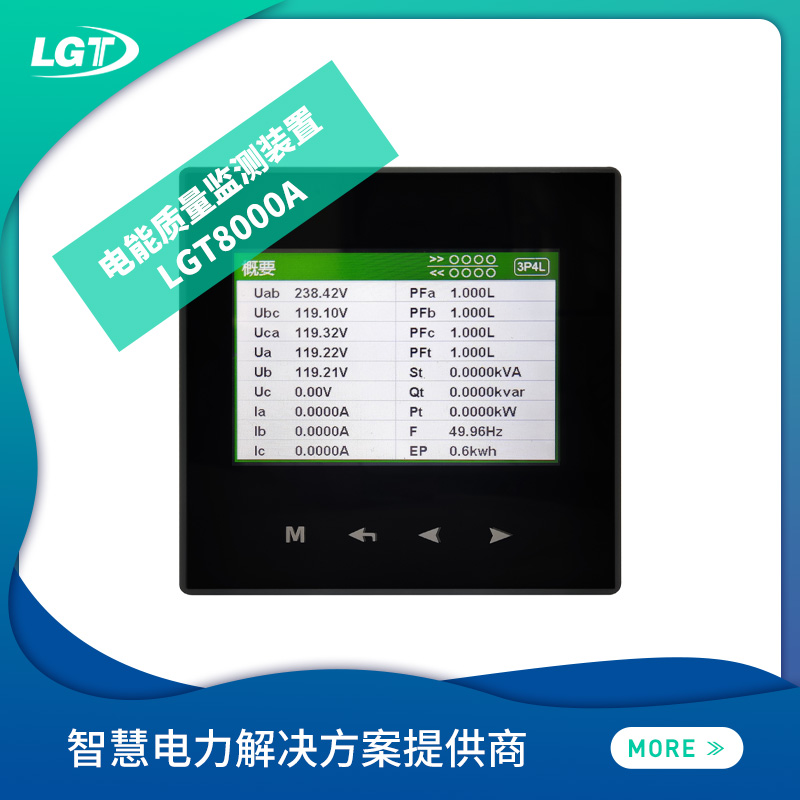

　　LGT8000A多功能電力質量分析儀(以下簡稱儀表)為新一代高精度智能電力儀表，集測量、電能計量、電能質量分析、開關量輸入、開關量輸出、通訊于一體。該系列儀表具有人機界面友好、易于操作使用、變比可設定，支持Modbus-RTU通訊協議，主要適用于發電廠、變電站等低壓配電系統中。

　　使用該儀表，在測量基本電量數據的同時，可對電力質量進行分析，為電網運行情況提供診斷依據，指導客戶對電力設施進行預防性維護，從而提高電氣系統和設備的可用性及可靠性，減少電能損耗，顯著提高經濟效益。

　　采用三相自供電技術，無需外接供電電源，可自動適應斷相、無中性線等情形；

　　0.2s級高精度，真有效值測量，能準確測量失真波形；

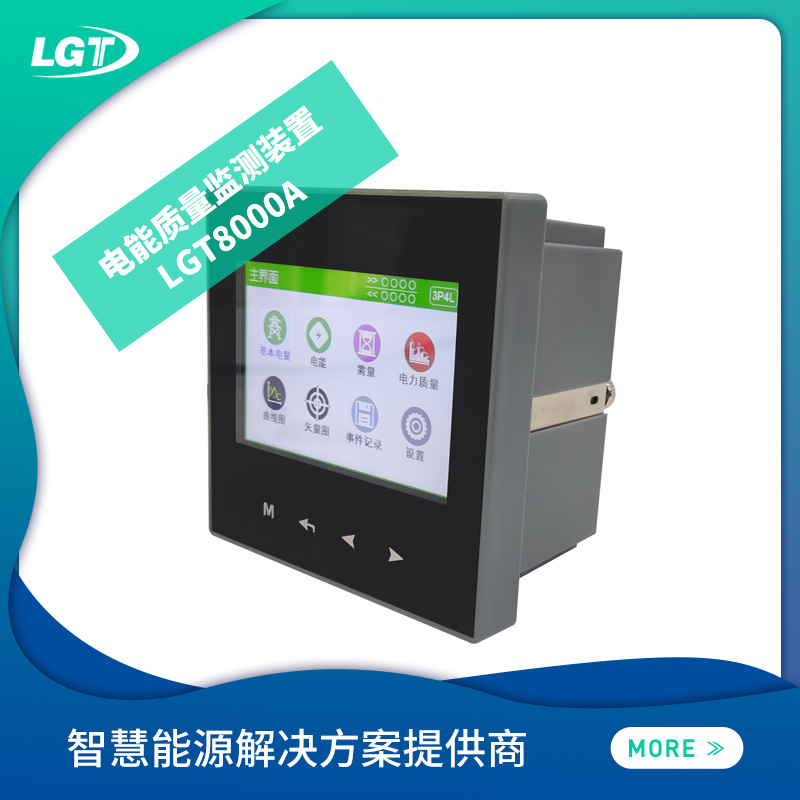

　　操作界面采用桌面圖標+可視化列表視圖+觸摸按鍵，操作方式比傳統電力儀表簡單直觀；

　　可測量電力網絡中的電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等電量參數；

　　可顯示三相電壓平均值、三相電流平均值、三相電流加權值；

　　可記錄三相電壓、三相電流、有功功率最大最小值；可記錄最大需量和當前需量；可計量四象限電能；

　　可測量電力網絡中電壓、電流的2-31次諧波含有率，總諧波畸變率(THD)，奇次總諧波畸變率(TOHD)、偶次總諧波畸變率(TEHD)、總諧波因子(THF)，可顯示諧波棒圖，支持棒圖量程標尺自動調節；

　　可測量電力網絡中電壓波峰因子、電流K因子；可測量相位角、顯示矢量圖；

　　可測量電力網絡中電壓、電流正序，負序，零序，不平衡度等電網質量參數；

　　可在線實時顯示電壓、電流波形，波形幅值標尺自動調節。(本儀表采用實時連續高速采樣，用戶可觀察到電網波形微觀動態，例如尖峰脈沖、浪涌、晃電等等均可以直觀的觀察到)；

　　可擴展3路DI輸入，可用于實現遙信功能；

　　可擴展3路繼電器干接點輸出(DO)模塊，可用于報警信號輸出或遙控功能；

　　可擴展3路變送輸出，規格可設置為。0~10mA、0~20mA、4mA~20mA(默認4mA~20mA。)；

　　可擴展RS-485通訊接口、MODBUS-RTU通訊協議，波特率1.2k~19.2k可設置(默認19.2kbps)，用于傳輸實時電量參數；

　　前面板采用密封設計，配備防水圈，可滿足IP54防護等級要求。
